Δίνει την δυνατότητα προβολής εικόνων είτε στατικών είτε αποθηκευμένων στην βάση. Αρχικά επιλέγετε από το Dashboard Item για να εισαχθεί στο περιβάλλον σχεδίασης.
- Image Στατική Εικόνα
- Bound Image Εικόνα που δένεται με τα δεδομένα.

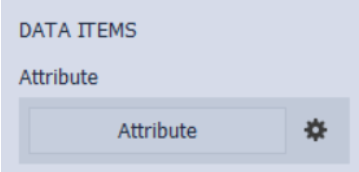

Data Items (Bound Image)
Επιλέξτε τα πεδία από το αντίστοιχο Data Source και με Drag and Drop προσθέστε τα σε κάθε τμήμα.
Για δεδομένα που προέρχονται από την βάση του PYLON ή URI.

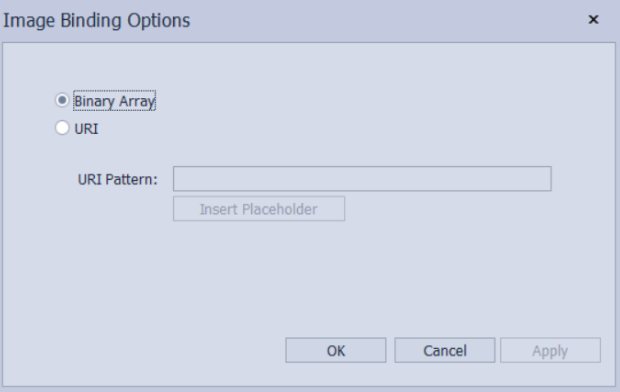

Πατώντας το εικονίδιο στα δεξιά επιλέγετε αν η τιμή αφορά Binary Array (Εικόνα) ή URI πχ c:\images\Image1.Jpg

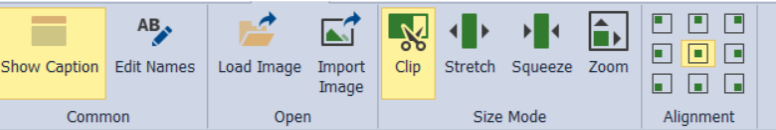

Tab Design
Εμφανίζεται και το αντίστοιχο Tab Design όπου μπορείτε να επιλέξετε συγκεκριμένες λειτουργίες του Dashboard Item. Οι επιλεγμένες εμφανίζονται με έντονο χρωματισμό.
- Show Caption Ορίζετε αν θα εμφανίζεται επικεφαλίδα για το Dashboard Item.
- Edit Names Καθορίζετε την επικεφαλίδα για το Dashboard Item.
- Load Image Σύνδεση στατικής εικόνας.
- Import Image Εισαγωγή στατικής εικόνας.
- Clip Η εικόνα αποκόπτεται εάν είναι μεγαλύτερη από το μέγεθος του Dashboard Item.
- Stretch Η εικόνα τεντώνεται ή συρρικνώνεται ώστε να χωράει στο μέγεθος του Dashboard Item.
- Squeeze Εάν οι διαστάσεις του Dashboard Item υπερβαίνουν εκείνες της εικόνας που περιέχει, η εικόνα εμφανίζεται σε πλήρες μέγεθος. Διαφορετικά, το μέγεθος της εικόνας αλλάζει ώστε να χωράει στις διαστάσεις του Dashboard Item.
- Zoom Το μέγεθος της εικόνας έχει αναλογικό μέγεθος χωρίς αποκοπή, έτσι ώστε να ταιριάζει καλύτερα στο Dashboard Item. Η πλησιέστερη πλευρά τοποθέτησης της εικόνας (είτε το ύψος είτε το πλάτος) θα έχει μέγεθος για να χωρέσει στο Dashboard Item και η υπόλοιπη πλευρά (ύψος ή πλάτος) θα έχει αναλογικό μέγεθος, αφήνοντας κενό χώρο.
- Alligment Επιλογές στοίχισης.
